Mạch cấp nguồn cho chipset

Thứ bảy - 05/02/2011 23:35
VRM – Mạch cấp nguồn vcore cho CPU Mạch cấp nguồn cho RAM Mạch tạo xung clock Mạch reset Trên mainboard có 3 mạch ổn áp nguồn chính đó là VRM ổn áp nguồn cho CPU, nguồn RAM và nguồn cấp cho chipset. Nguồn cấp cho CPU và RAM rất dễ xác định vì nguồn CPU có thể đo qua cuộn dây lọc ngỏ ra. Còn RAM thì đo ở các chân tương ứng như chân 143 của DDR… Còn nguồn cấp cho chipset thì chỉ xác định bằng kinh nghiệm là chủ yếu.
Mạch cấp nguồn cho chipset

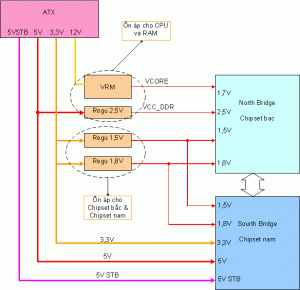

- Theo sơ đồ trên, chip Bắc và chip Nam sử dụng cùng lúc rất nhiều nguồn khác nhau.

- Chip Bắc: Dùng nguồn Vcore, Vcc RAM và dùng thêm nguồn 1v5 và 1v8

- Chip Nam: Dùng trực tiếp 5V, 3v3 và 5V STB từng nguồn chính và cũng dùng thêm nguồn 1v5 và 1v8.

- Vậy khi nói đến nguồn cho chipset tì chủ yếu là nói đến nguồn 1v5 và 1v8 này thôi.

Cách xác định mạch:

- Như đã nêu trên thì việc xác định mạch nguồn cho chipset chủ yếu dựa vào kinh nghiệm là chính. Sau đây là vài kinh nghiệm:

- Mạch ổn áp cho hai Chipset thường nằm trong khu vực giữa hai Chipset.
- Khi hoạt động chân S thường có 1v5 đến 1v8
- Mạch thường sử dụng IC 8 chân để điều khiển Mosfet.
- Một số Mainboard đời mới sử dụng nguồn xung như mạch VRM của CPU vì vậy mạch có các cuộn dây

Lưu ý:

- Trên các đời Mainboard khác nhau sử dụng nhiều loại mạch ổn áp khác nhau.
- Các loại Chipset khác nhau sử dụng nhiều loại điện áp khác nha.

onap-chipset

mosfet-onap

Sơ đồ nguyên lý các dạng mạch thông dụng:

onap-chipset-2

- Đây là dạng mạch tổng quát thường gặp nhất để hạ áp và ổn áp từ 3v3 xuống 1v5 hoặc 1v8 cấp cho chipset. Theo dạng này thì nếu ta đo chân S có 1v5 hoặc 1v8 thì đó là mosfet nguồn chipset.

onap-chipset-31Dạng sử dụng IC LT1575

lm324mDạng dùng IC LM324 (rất thông dụng)

lm324-3Dạng 2 mạch nối tiếp nhau (IC LM324)

rt9214Dạng có cuộn dây và tụ lọc như ở mạch Vrm (IC RT9214)

1117Lọai dùng ic ổn áp có hồi tiếp (IC LM1117)

lm1117Hình dáng mạch và IC trong thực tế

Kinh nghiệm sửa chữa:

- Khi kiểm tra các mức nguồn thì chỉ cần đo chân S các mosfet khu vực gần các chipset và giữa 2 chipset. Nếu có 1v5 hoặc 1v8 là OK (Đối với chip INTEL còn chip VIA, SIS, NVidia… sẽ khác chút xíu)

- Tùy từng dạng mạch cụ thể mà phải phân tích tìm cách sửa phù hợp. Quan trọng nhất là nó thuộc dạng nào. Xác định ic nào điều khiển mosfet nào và tìm ic tương đương để thay.

- IC LM324 và LM1117 rất thông dụng nên khỏi lo không có chip thay. Vẫn dùng cả trong mạch ổn áp nguồn RAM.

- IC RT9214 là dạng có lọc C – L nên có thể đo áp ra như mạch Vrm của CPU. Có thể thay tương đương bằng APW7120. Dạng này thường thấy ở mạch ổn áp nguồn RAM.
